accessori per droni Modulo splitter di circuito 1 pz 6/12S adatto for scheda distribuzione dell'alimentazione TX60/TX90 480A for parti ESC FC for drone RC multirotore a 4/6 assi

Brand:

290.61

Hub di distribuzione ad alta potenza, progettato specificamente for droni multirotore con 4, 6 o più assi. L'ampia compatibilità dei dispositivi consente di alimentare senza problemi i controllori di volo, le pompe dell'acqua e altre apparecchiature di bordo. Il design integrato garantisce un cablaggio più ordinato e un'installazione più semplice. Le numerose interfacce di potenza riservate soddisfano le diverse esigenze di potenza in volo di vari dispositivi. La struttura progettata for la sicurezza con etichettatura chiara garantisce un'installazione senza errori.

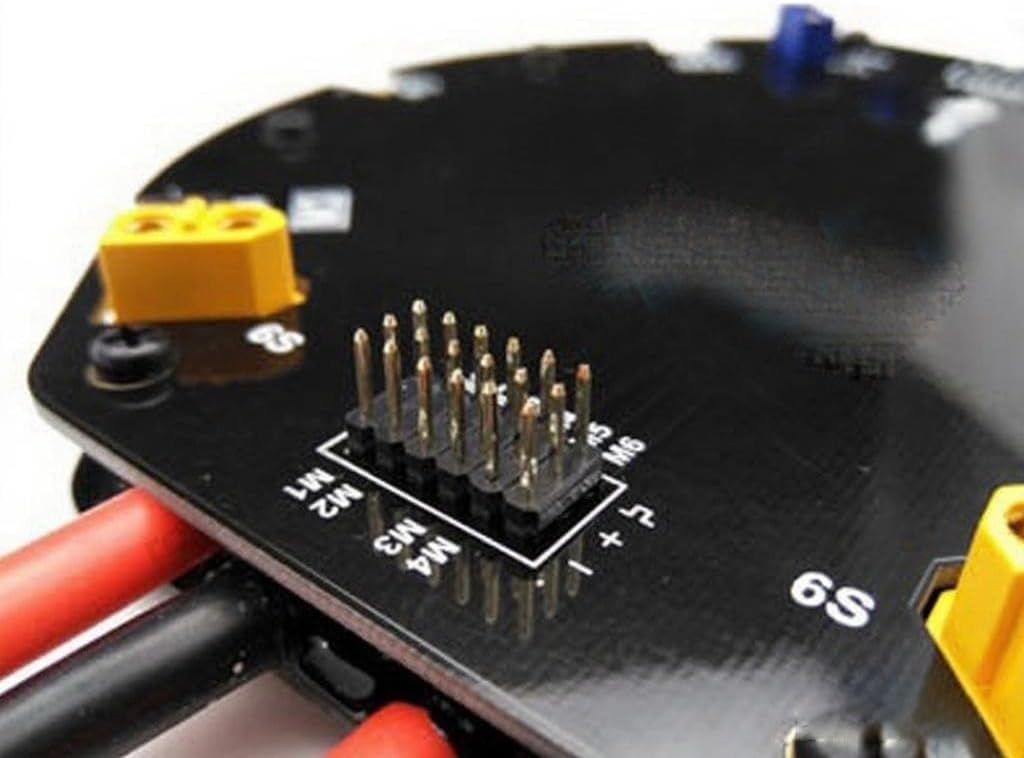

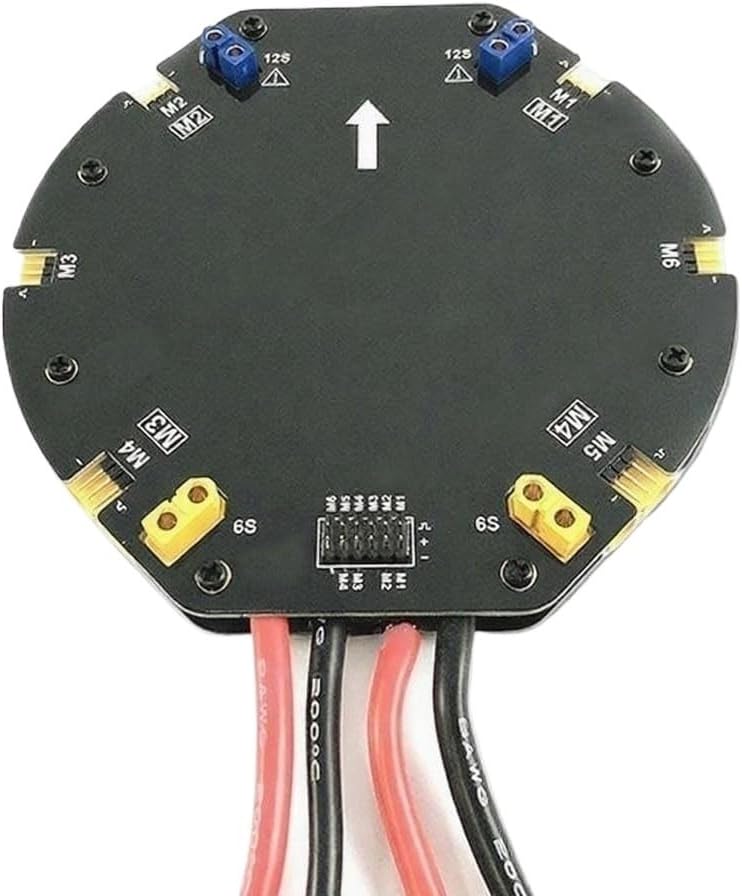

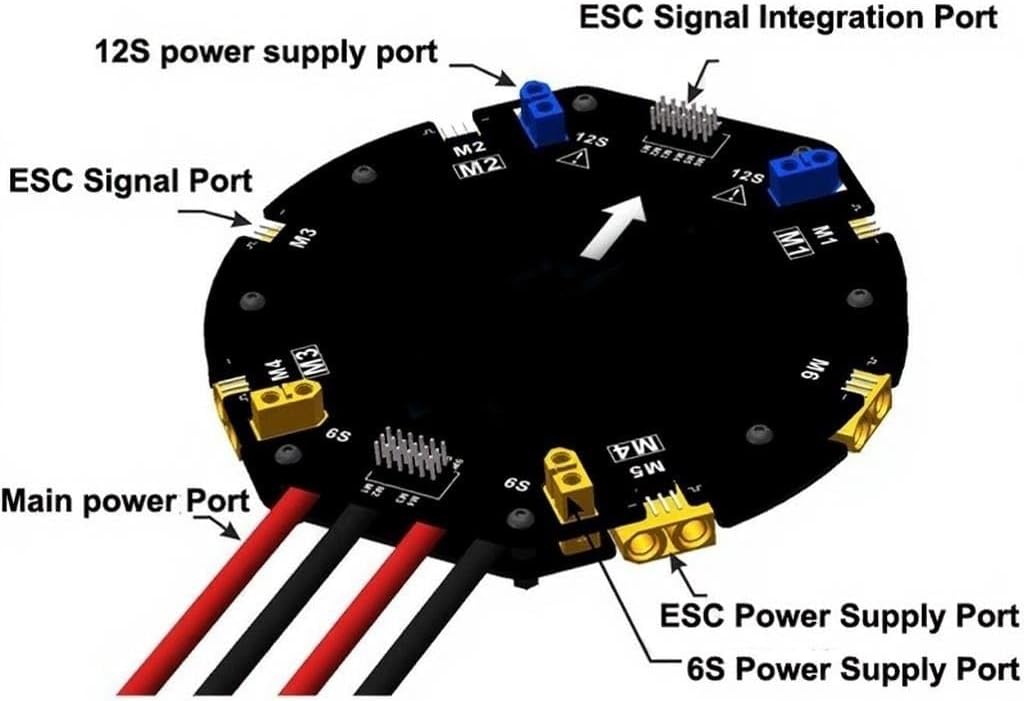

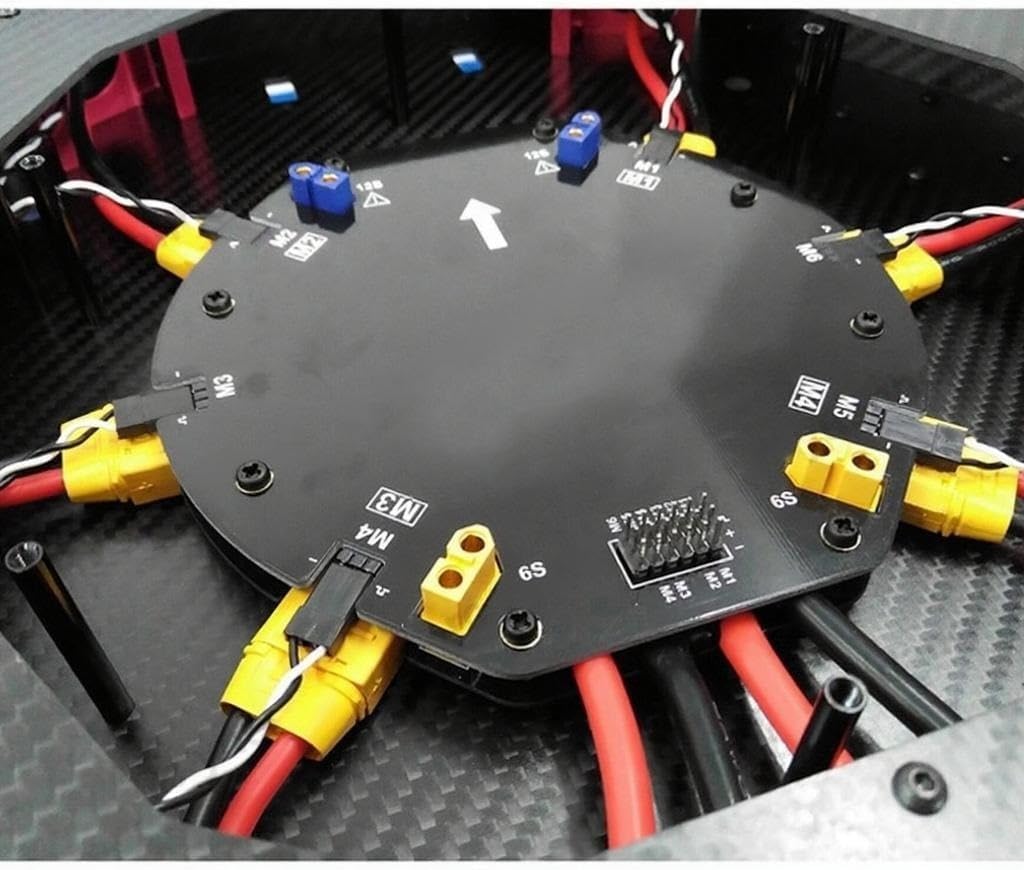

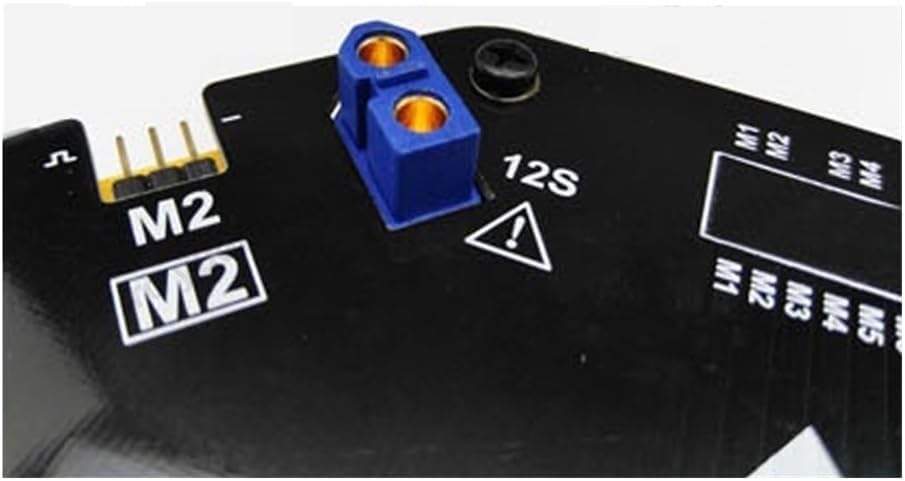

Specifiche: Nome dell'articolo: modulo splitter di circuito/scheda di alimentazione Alimentazione: 6S/12S Porta di alimentazione: for TX60/TX90 femmina Lunghezza del filo: 200 mm Corrente massima: 480A Peso: circa 320 g Diametro: 155 mm (6,10 pollici) Utilizzato for droni RC multirotore/a 4/6 assi Specifiche di utilizzo: (1) for il modello XT90 giallo, è l'interfaccia di alimentazione for l'ESC, con una tensione di 12S (2) for il modello XT60 giallo, si tratta di un alimentatore riservato for 6S, che può alimentare i normali controllori di volo o altri dispositivi che supportano 6S (3) for il modello XT60 blu, si tratta di un alimentatore riservato for 12S. Questo circuito non può essere utilizzato come interfaccia di alimentazione ESC! Può essere collegato a un modulo buck o ad altri dispositivi che supportano la tensione 12S. (4) Durante l'installazione, notare che la freccia deve essere rivolta in avanti, coerente con il muso dell'aereo (5) L'interfaccia integrata del segnale ESC è divisa in tipi anteriore e posteriore e deve essere selezionata in base ai diversi controllori di volo (6) Supporta sia i modelli di quadricotteri che di esacotteri e il cablaggio deve essere eseguito secondo i segni for i diversi modelli (7) Si consiglia di saldare la spina For AS150 al cavo di alimentazione principale, che è diviso in un circuito positivo e negativo a sinistra e un circuito positivo e negativo a destra. Non mescolarli (8) Questa scheda di distribuzione dell'alimentazione ha due circuiti collegati in serie e può funzionare normalmente solo quando due batterie sono collegate correttamente. Se è richiesta l'alimentazione 6S, collegare il filo rosso più a sinistra e il filo nero più a destra. I due fili centrali sono nodi in serie e sono in cortocircuito, quindi non devono essere collegati. (9) for quanto riguarda l'alimentazione del controllore di volo: se il controllore di volo supporta l'alimentazione 12S, può essere collegato direttamente all'interfaccia di alimentazione 12S; se il controllore di volo supporta l'alimentazione 6S, può essere collegato direttamente all'interfaccia di alimentazione 6S Caratteristiche: il mozzo del cavo del segnale ESC facilita il montaggio e mantiene i cavi ordinatamente organizzati; coperto con un foglio di rame for prevenire interferenze del segnale Nota: 1. La scheda di distribuzione dell'alimentazione è piena di connettori femmina, quindi è necessario preparare autonomamente i connettori maschio 2. Non alimentare i normali controllori di volo con un intervallo di alimentazione da 3S a 6S; altrimenti il ​​controllore di volo verrà bruciato Il pacchetto include: 1 modulo circuito
Codice articolo produttore ‎HDWSNXW123
Dimensioni prodotto ‎1 x 1 x 1 cm; 50 grammi
Marca ‎HDWSNXW
Modello ‎HDWSNXW123
Numero modello articolo ‎HDWSNXW123
Peso articolo ‎50 g
Produttore ‎HDWSNXW
