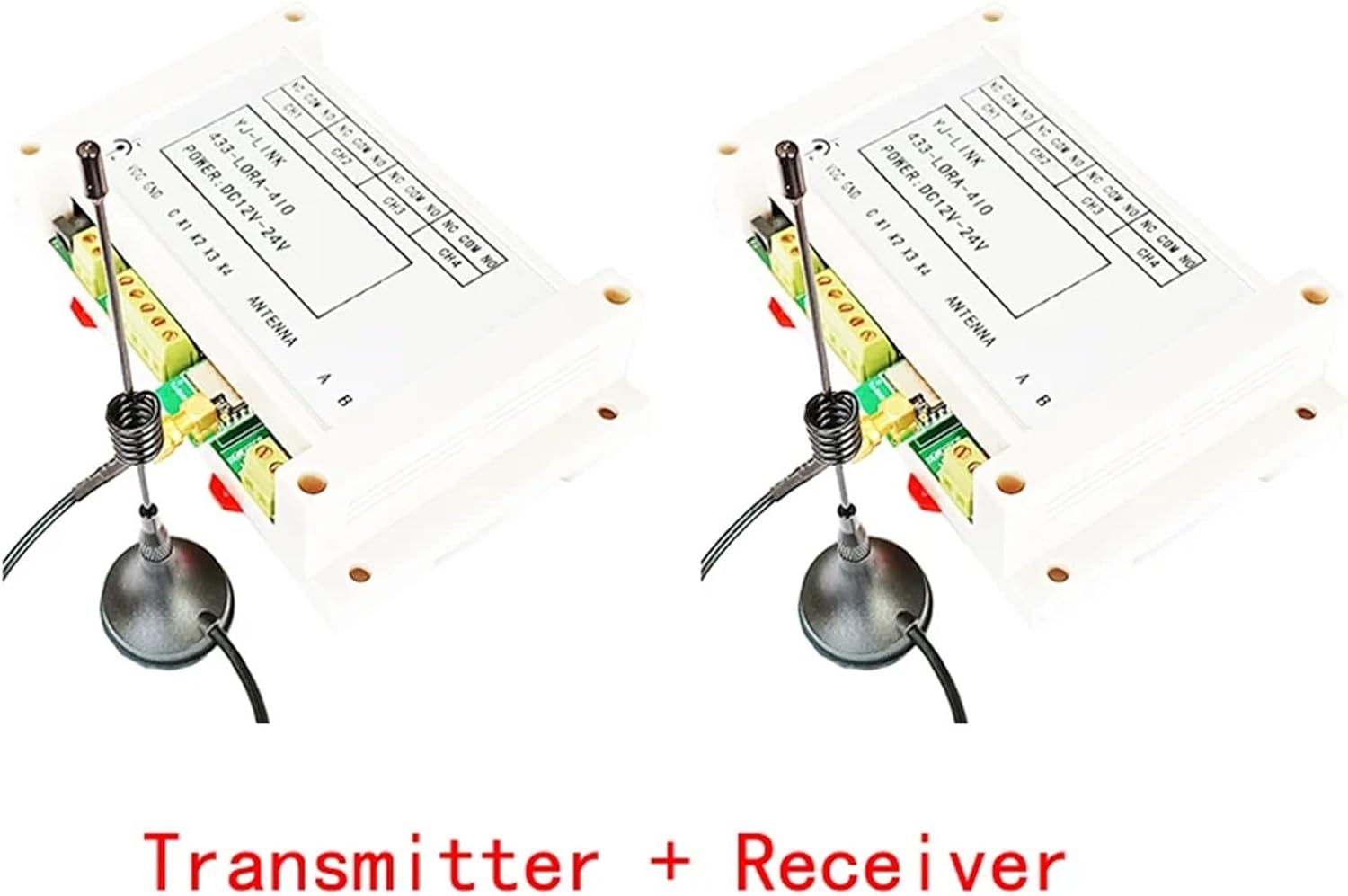

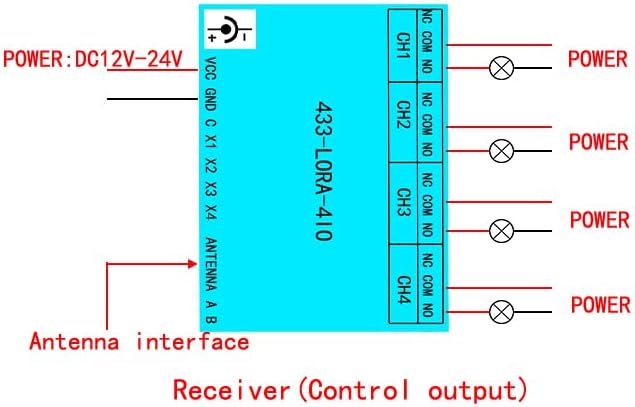

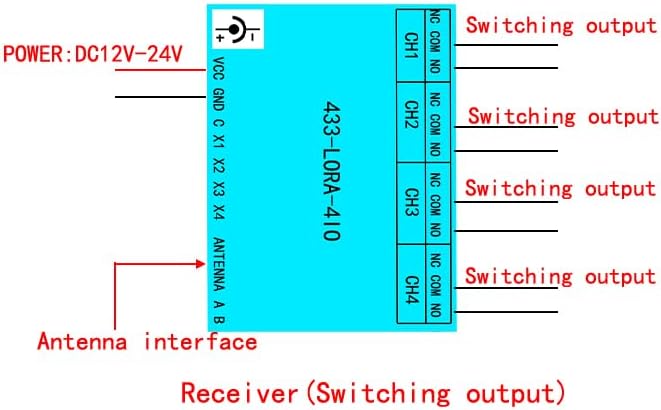

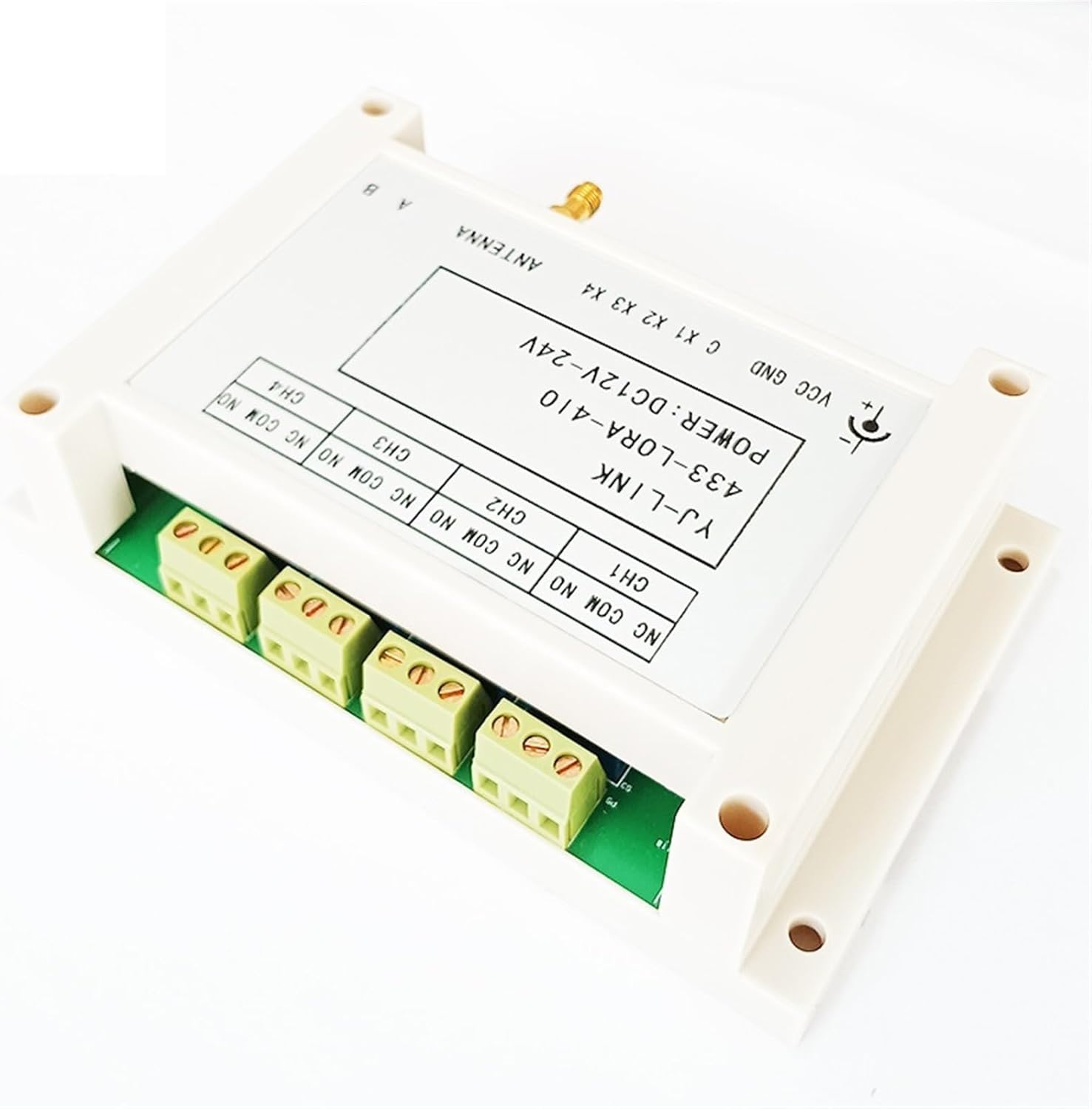

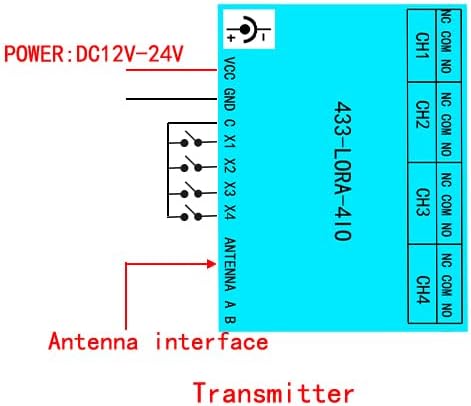

Termostati 1 Panoramica del prodotto 1) Il trasmettitore controlla il relè del ricevitore tramite wireless 2) Intervallo di frequenza supportato: 420MHZ~450MHZ ((predefinito: 433MHZ) 3)Distanza di trasmissione in campo aperto 2 km 4) Capacità massima di contatto del relè: AC250V/10A DC30V/10A 5) Lunghezza della linea di estensione dell'antenna: 2 m 2 Parametri tecnici principali Articolo Parametro Dimensioni del modulo 145x90x40mm (con guscio) Ambiente di lavoro Temperatura: -20-+ 60 Potenza di lavoro 1. Tensione di alimentazione: alimentatore DC12V-24V ad ampio intervallo, con protezione di polarità di alimentazione 2. Consumo energetico del trasmettitore: circa 1 W 3. Consumo energetico del ricevitore: inferiore a 3 W Peso netto del modulo 300 grammi Potenza massima di trasmissione +18dBm 3 La definizione dell'interfaccia Nome del terminale Spiegazione VCC Ingresso positivo dell'alimentazione esterna Terra Terminale negativo dell'ingresso di alimentazione esterna X1 Cambia canale di ingresso 1 X2 Cambia il canale di ingresso 2 X3 Cambia il canale di ingresso 3 X4 Cambia canale di ingresso 4 Ingresso C comune CH-NC Relè normalmente chiuso CH-COM Relè comune CH-NO Relè normalmente aperto 4 Configurare i parametri tramite il software di configurazione. 4.1 Trasmettitore o ricevitore, collegato al computer tramite convertitore 485. 4.2 Aprire il software di configurazione 4.3 ID di comunicazione (predefinito: 1) Il trasmettitore e il ricevitore hanno lo stesso ID di comunicazione, quindi possono comunicare e controllarsi a vicenda. 4.4 Frequenza wireless (predefinita: 433MHZ) Gamma di frequenza supportata: 420MHZ ~ 450MHZ. Il trasmettitore e il ricevitore devono utilizzare la stessa frequenza. 4.5 Collegamento controllato (predefinito: collegamento in tempo reale)
